結構原理
   BL擺線針輪減速機是采用K-H-V少齒差行星式傳動原理及擺線針齒嚙合的新穎傳動機械。廣泛應用于紡織印染、輕工食品、冶金礦山、石油化工、起重運輸及工程機械等中的驅動和減速裝置。
    本公司生產的擺線針輪減速機質量優良、性能、規格、。
  BL擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位 180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的 滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，（為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套）。當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒差從而減速，再借助輸出機 構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。
主要特點
運轉平穩噪聲低
擺線針齒嚙合齒數較多，重疊系數大以及具件平穩的機理，使振動和噪聲限制在   小程度。
 　減速比大和
單機減速時速比就能達1：87，若采用多級減速比，減速比則   大，效率在以上。
使用，壽命長

由于采用了行星傳動，輸入軸與輸出軸在同一軸心上，使其機型獲得盡可能小的尺寸。
、維修方便，容易分解安裝，   少零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。
單級機型有：2 3 4 5 6 7 8 9 10 11
其減速比有：11 17 23 25 29 35 43 59 71 87
雙級機型有：42 53 63 74 84 85 95 106
其減速比有：121 187 289 385 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 5133

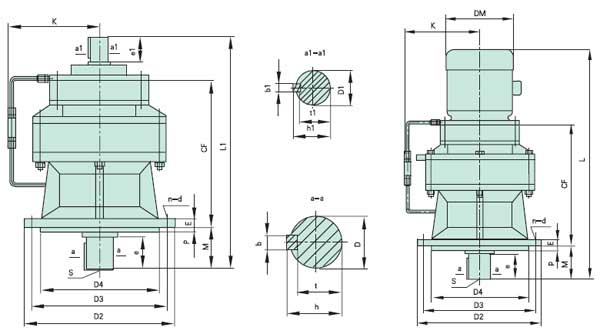

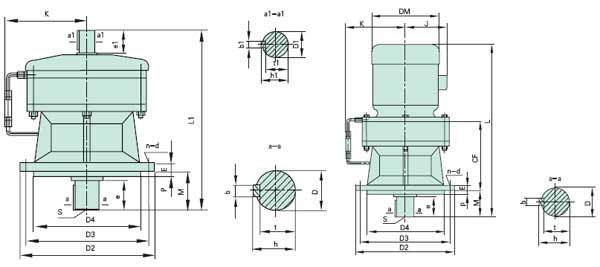

外型安裝尺寸
